汽车行业 IP 标准的泄漏检测

入口防护是产品开发的关键部分，尤其是在汽车行业越来越多地使用电子设备的情况下。使用IP代码是一种标准化方法，可以在不使用防水等模糊术语的情况下定义产品的防漏程度。使用IP代码规定的标准测试的问题在于，这些测试非常耗时且具有破坏性。使用气动泄漏测试来验证IP等级而不是物理水测试既节省时间又无损。

入口泄漏检测

从基本产品功能到市场营销，制造商测试其零件的侵入性原因有很多。在设计和开发过程中，诸如防尘或防水之类的常用术语用于描述产品防侵入的防护级别，但是这些术语相当模糊，需要考虑零件或产品功能、形式甚至环境等因素。

• 功能：您是否试图将颗粒或液体挡在外面或里面？
• 形式：产品是否有多个部分;它们都需要相同或不同级别的保护吗？
• 环境：产品是用于室内还是室外使用，是用于高压还是低压情况？

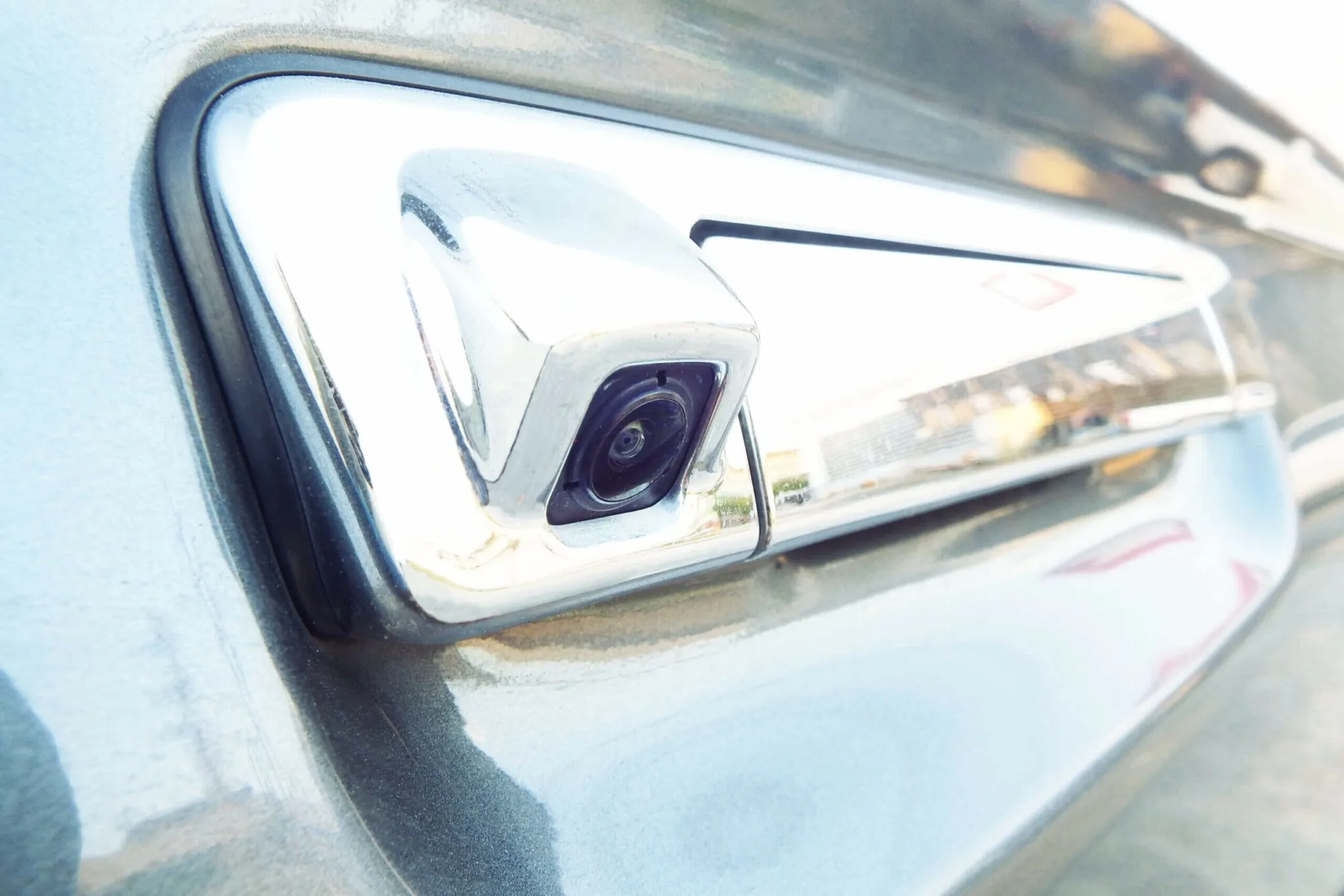

汽车上的倒车摄像头需要按照 IPXX 标准进行测试

知识产权标准及其含义

国际电工委员会（IEC）发布了其标准60529，也称为入口保护代码（IP代码）。此代码由字母IP后跟两位数字组成（例如：IPXX）。IP代码的第一个数字对应于防止固体进入，范围从0（表示无保护）到6（表示防尘）。第二个数字是指液体进入，范围从 0（表示无保护）到 9（表示免受强大的高温水射流的影响）。任一数字都可以填充 X，这可能意味着保护级别为 0 或保护等级不适用，因此不进行测试。

医疗设备组装和电子产品中最常见的IP等级是IP67。这可确保产品防尘，没有颗粒进入。IP67还验证了产品可以在 1 米深的水中浸没长达30分钟而不会进水。

挑战

IP代码规定的标准测试非常耗时且具有破坏性，特别是在测试液体进入时。液体的IP代码测试也非常昂贵，不适合大规模制造。这些水分测试需要特定的测试环境，包括精确定向的，通常是高压的带有旋转平台的喷嘴以及可以容纳大量水的水箱。该设备必须能够在一致的指定压力下长时间喷水，以确定被测物品的特定防护等级。然后通过拆卸来验证测试，因为对被测物品进行物理检查是否有水进入。

多义性

每个产品都是不同的，因此决定特定产品需要什么IP等级以及如何测试它是高度专业化的。形式、功能和环境不仅可以帮助设计人员确定相关的 IP 等级，还可以帮助设计人员确定如何进行测试。

产品测试注意事项：

• 产品的目标是保持东西在里面还是外面？
• 产品将面临什么压力？
• 产品是在外壳中还是外部组件？

气动泄漏测试

标准物理IP代码测试的替代方案是气动泄漏测试。空气分子比水分子小，因此测试空气的进入可以确定水的进入，而无需直接将被测项目提交给水。气动泄漏测试也无需拆卸被测物品进行验证。

Zaxis 多年来一直使用气动检漏仪来验证入口保护。“密封”一词是一个名副其实的范围，Zaxis的工程团队设计了整个色域的测试。他们可以帮助产品设计人员和开发人员了解泄漏紧密范围，并开发定制测试以验证IP等级。

为了简化整个产品开发过程中的IP等级验证，Zaxis设计了他们的泄漏测试仪系列，以使用相同的组件。这意味着研发部门在产品设计阶段使用的台式检漏仪与生产车间的检漏仪具有相同的组件，使IP等级的验证变得简单而一致。测试验证至关重要，尤其是在处理IP代码等受监管标准时。
