工厂自动化中的以太网/IP

作者： | 发布时间：2022-12-20


数据通信是工厂自动化的重要组成部分。传感器-执行器设备网络与控制器/企业网络之间的实时通信能力对于最大限度地提高质量和吞吐量至关重要。Zaxis 已在我们的自动检漏仪（Zaxis PD 和 iKit）和电子可变计量泵（eVmP）中实施了EtherNet/IP。

EtherNet/IP 是一种工业网络协议，设计用于所有设备之间的实时通信，而不仅仅是连接到控制器的设备。这是通过利用传统的以太网基础设施（包括硬件和最常用的以太网标准集合、互联网协议套件和 IEEE 802.3）以及集成通用工业协议来实现的。

那是什么意思？

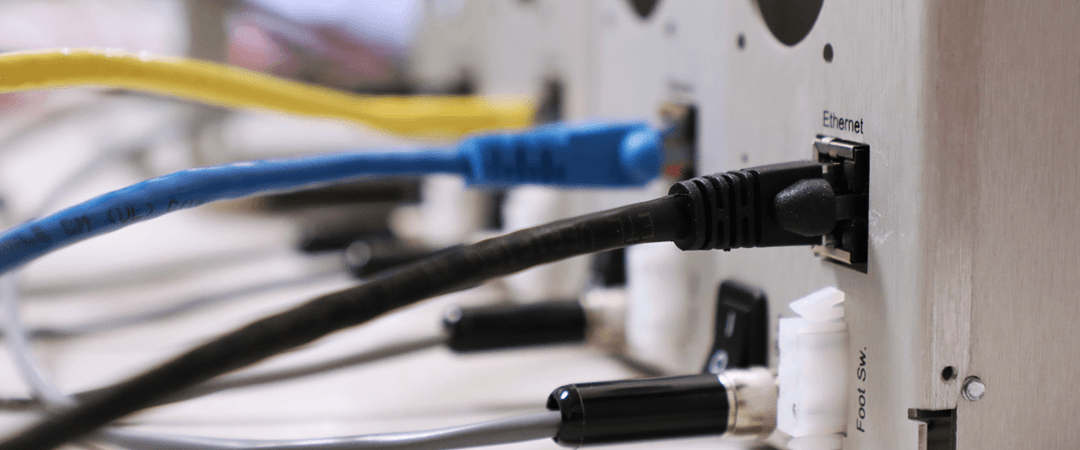

  • 以太网硬件：最常见的是，当有人想到以太网时，他们会想到插入桌面或打印机的电缆。以太网电缆是最常见的网络电缆之一，用于将计算机和路由器等设备连接在一起，使它们能够相互共享文件或连接到互联网。
  • 互联网协议套件：一组标准的传输和控制协议，用于处理互联网和大多数PC中常用的信息通信
  • IEEE 802.3：一种常用的灵活网络架构，可采用IP67级工业连接器。

  • 通用工业协议：用于在设备之间传输自动化数据的通信协议。CIP利用网络上每个设备定义的对象（必需对象、应用程序对象和供应商对象）。这将创建具有特定行为的预定义设备类型。CIP还包含为工厂自动化量身定制的消息和服务，包括运动、控制、安全和能源应用。


把它们放在一起，你会得到什么？

“随时随地的数据”ODVA 说1，管理以太网/IP 的全球标准开发小组。通过传统以太网和CIP的结合，设备可以直接相互通信，而不是通过路由器或交换机。借助EtherNet/IP，自动化或传感器执行器网络可以集成到企业网络中。不再需要为洁净室生产车间打扮或拉上钢头靴只是为了进行一个小调整，从办公桌上进行您想要的任何设备调整。

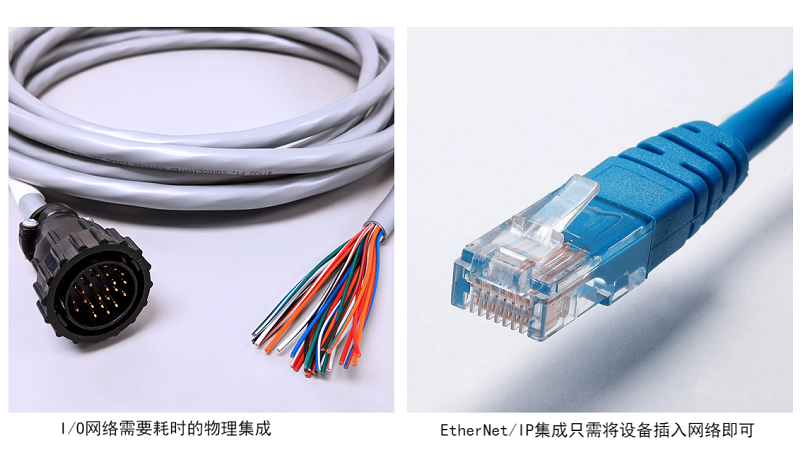

强大的硬件本身是工厂环境的最佳选择。通常在工厂车间，电子产品必须承受极端温度、振动或颗粒物质。以太网电缆还可以节省设置过程中的时间和挫折感。I/O 网络配置可能令人生畏且耗时，因为它需要单独剥离和配置每根电线，而以太网电缆只需插入即可。

EtherNet/IP可以传输基本的 I/O数据，也可以上传和下载参数和程序、监控变化状态等。EtherNet/IP的多功能性允许您通过广泛的系统设计，如：单播（一对一）、组播（一对多）和广播（一对多）通信来根据您的需求定制设施。

EtherNet/IP是一套完整的网络功能，可实现物理、数据链路、网络、传输、会话、演示和应用。EtherNet/IP的快速响应时间提供了更大的吞吐量，再加上其市场饱和和持续的供应商支持，是未来几年出色的工厂自动化解决方案。
